Superfícies Curvas

• Para iniciarmos este exercício, começámos por criar uma box com as coordenadas:

-10,10

-@10,10,10

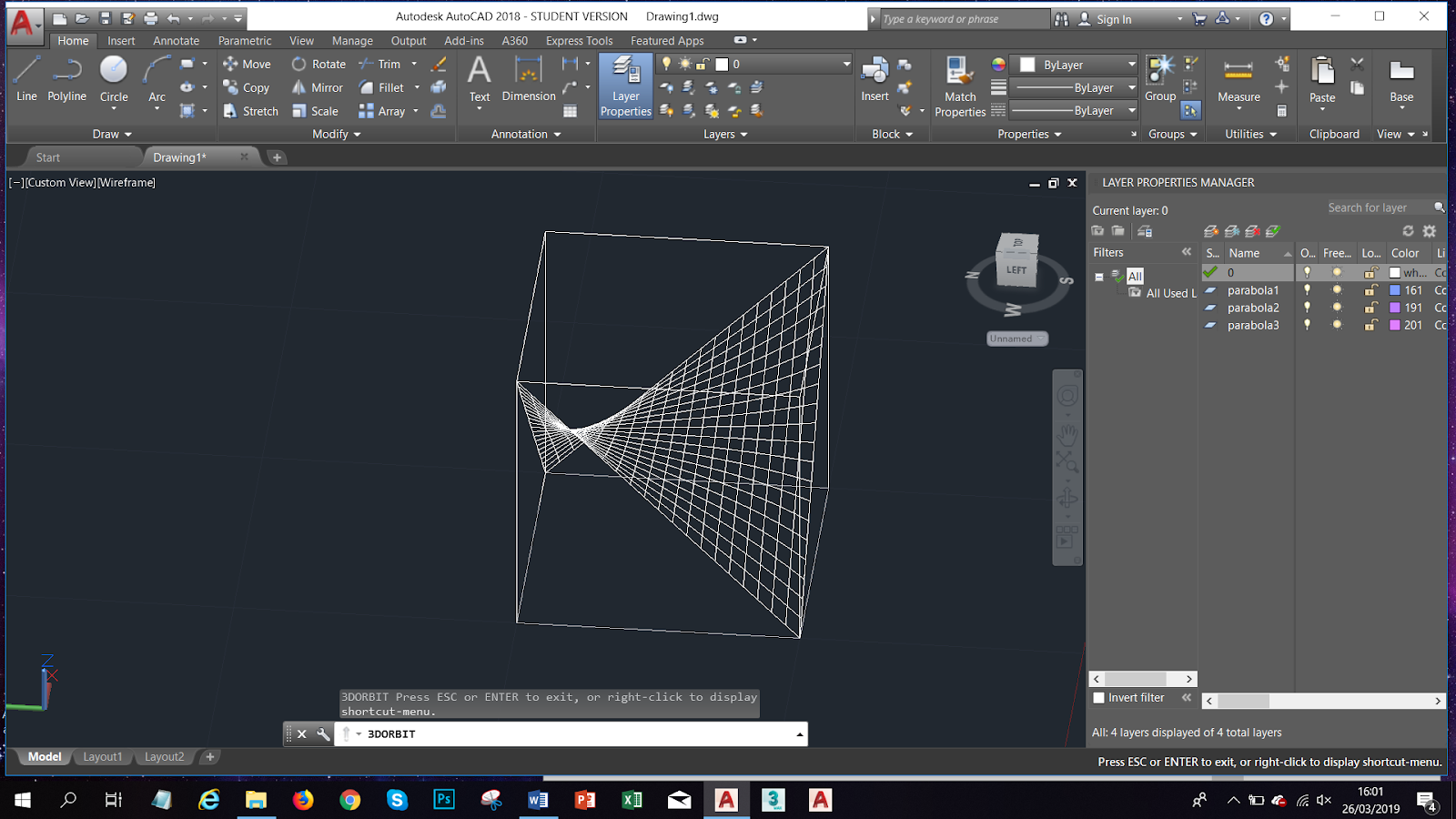

• Após criarmos o cubo, utilizámos o comando Line para ligar os vértices opostos de cada face, permitindo assim a criação da parábola.

• Para criar a parábola, utilizámos o comando SURFTAB1 com medida 20 e SURFTAB2 com medida 20 e no fim EDGESURF selecionando as linhas que criámos nas faces do cubo.

• Para a segunda figura, copiamos 3 cubos e juntámo-los lado a lado. De seguida, utilizamos o método anterior em cada cubo.

• Na terceira figura, começámos por utilizar o comando Hélix, selecionámos um ponto e utilizámos as coordenadas

-10

-10

-20

• De seguida, criou-se um círculo utilizando o comando Circle e rodou-se a 90 graus utilizando o comando 3D Rotate.

• Para completar esta figura, usou-se o comando Extrude, selecionando o circulo e depois Path escolhendo a mola.
